储油筒分离式气液增压缸气路连接图说明（特殊款）

储油筒分离式气液增压缸JRAB型产品可任意角度安装，为水平安装增压缸的延伸款，虽然不常用到，但是还是蛮多客户喜欢这款产品的，而关于其的气路连接方面的内容，之前并没有系统的告诉大家。下面且听玖容小编为你一一解答。

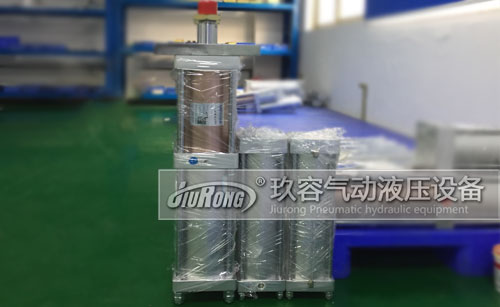

JRAB储油筒分离式气液增压缸

JRAB储油筒分离式气液增压缸气路连接图如下（仅供参考）：

注：A：预压回位气口；B：预压下降气口；C：增压回位气口；D：增压下降气口；E：空气处理元件（三点组合）；DT1：增压缸预压控制电磁阀；DT2：增压缸增压控制气控阀。

动作顺序如下：

1、A口，C口通气，此时增压缸处于回升状态。

2、B口进气，A口排气，压缩空气作用于储油筒内的液压油表面，液压油驱动预压腔活塞作位移，并使预压腔活塞杆轴端的模具接触到工件。

3、B口保持，D口进气，C口排气，压缩空气作用于增压活塞作位移去挤压预压腔的液压油，使液压油膨胀进而使预压活塞杆轴端的模具保持高压力去挤压成型产品。

4、C口进气，D口排气，增压活塞回升到位后，A口进气，B口排气，预压活塞回位，液压油到储油筒内，此时一个动作循环完成。
