气液增压缸安装教程实例

玖容气液增压缸安装教程实例如下，希望能对购买了增压缸产品的客户有所帮助，如有不懂的地方或相关需求，都可点击右侧咨询窗口或直接拨打服务热线18925544859(黄金燕) 免费咨询。

气液增压缸安装教程实例（仅供参考）：

一、气液增压缸安装之电磁阀说明：

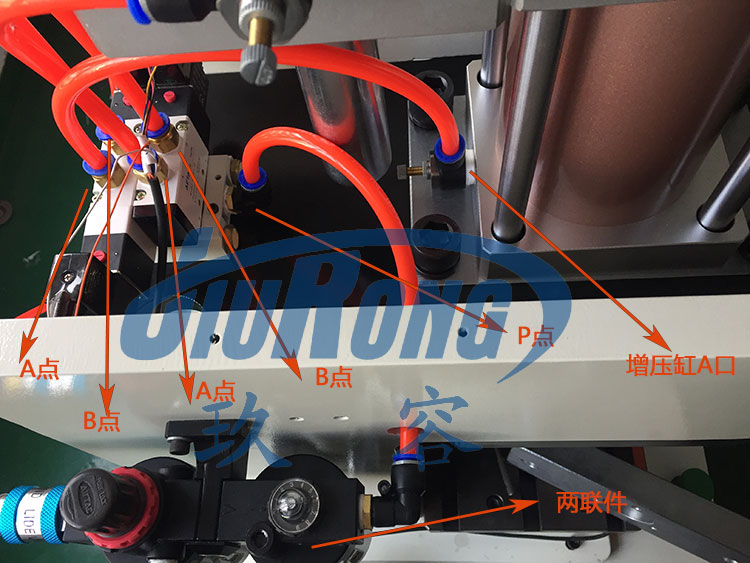

1、电磁阀5个孔位说明：下排3个中间的接口P点接两联件（油水分离器）的一端，两侧的为接消声器用的接口；上排的接口A、B就是用来接增压缸气口的。

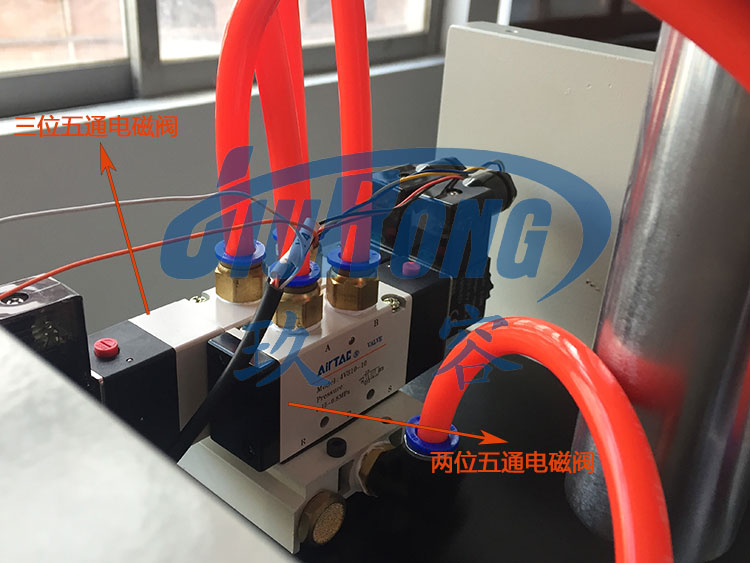

2、此实例中的增压缸为JRC预压式行程可调气液增压缸，需用两个电磁阀控制。一般情况下，预压用三位五通的，增压用两位五通的，下图里，外侧的为三位五通的，里侧的为两位五通的。

二、气液增压缸安装之4个气口和电磁阀连接口说明：

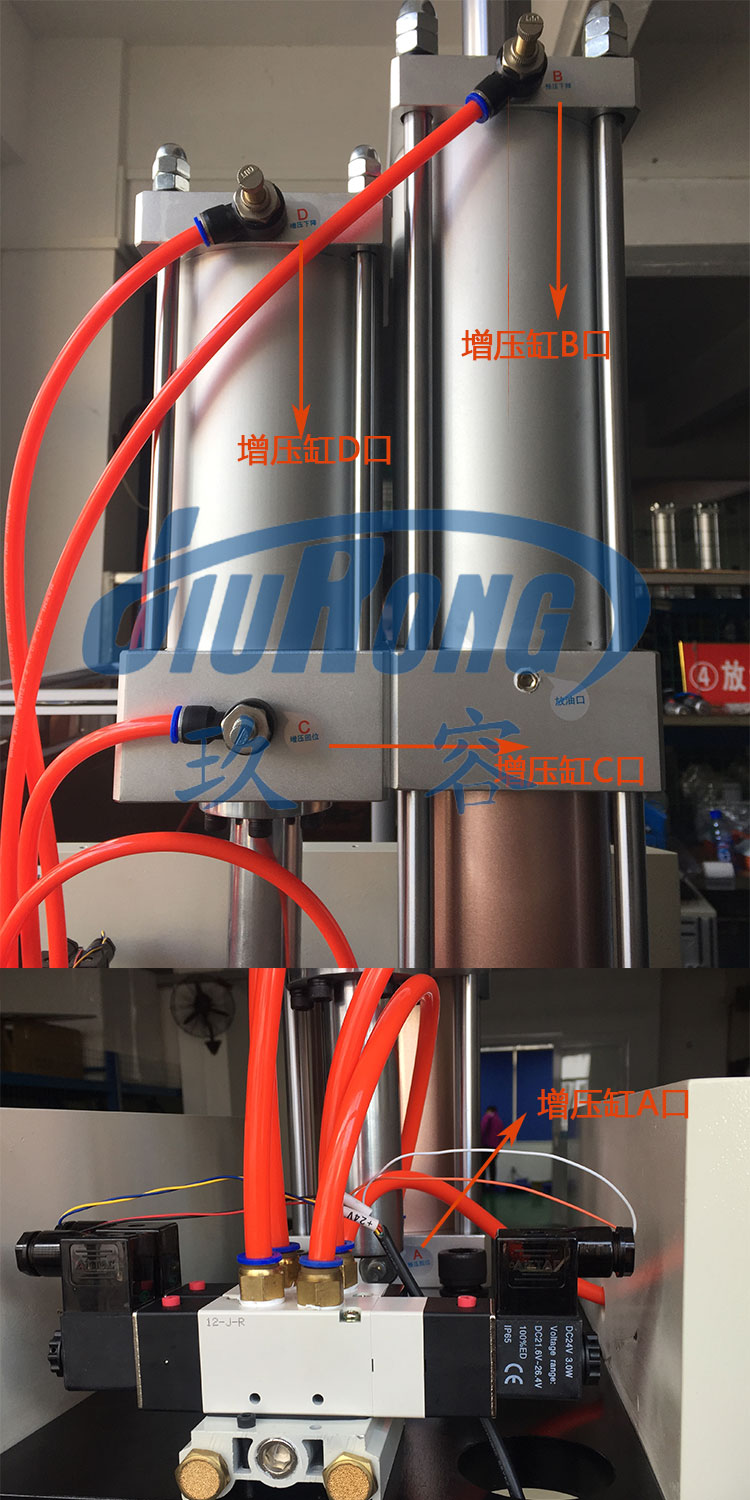

1、增压缸4个气口A（预压回位）、B（预压下降）为一组，C、D为一组；A、B接三位五通电磁阀（预压控制），C（增压回位）、D（增压下降）接两位五通电磁阀（增压控制）。

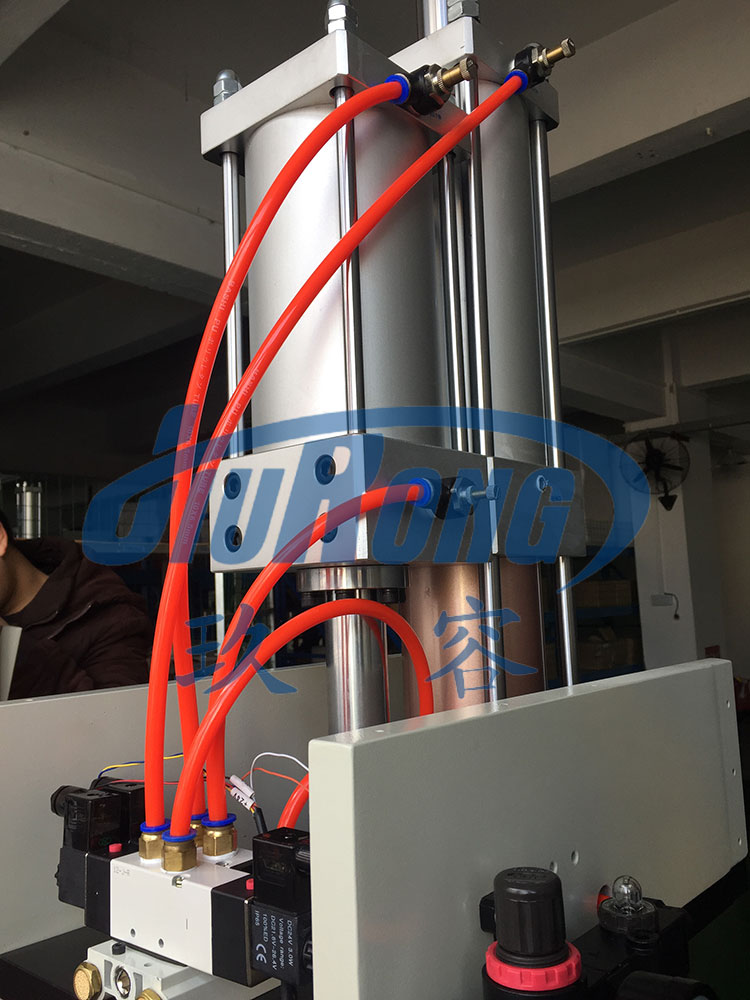

2、增压缸A口接三位五通电磁阀的A口，增压缸B口接三位五通电磁阀的B口，增压缸C口接两位五通电磁阀的A口，增压缸D口接两位五通电磁阀的B口，具体安装接线情况如下图：
