气液增压缸接气方法总结

现在市面上比较多的气液增压缸接气方法有些单一，小编今天就说一说比较全面（预压式和直压式）些的接气办法。

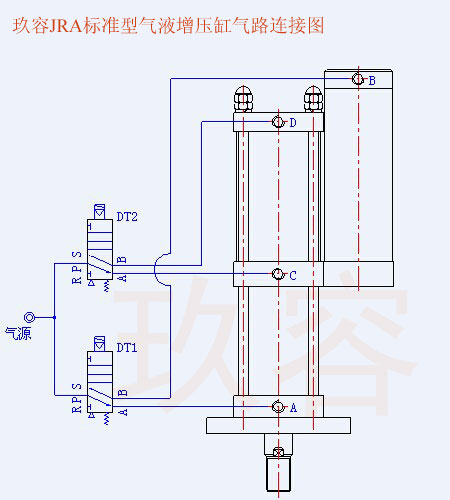

一、JRA标准型（预压式）气液增压缸接气办法

1.经过过滤的空气气源，接上一个三通接头，两边分别接上两个电磁阀。

2.两个电磁阀都为五通，就有五个孔位，上排为两个孔位，下排为三个孔位。

3.下排三孔位的中间孔位是进气口为P点，从接气源的三通上接一个在P点，左右两边可接上消声器，用来减小排气的噪音。

4.上排的两个气口为循环气口，用来连接气液增压缸的气口的，好的品牌电磁阀都会在这两个口下面标上A和B，两个电磁阀就有两个A和B。

5.三位五通的电磁阀A孔口和B孔口接在气液增压缸的A气口和B气口上 ，A接A，B接B；两位五通的A接C，B接D。

二、JRE直压式气液增压缸接气办法及动作

1、JRE直压式气液增压缸气路连接图

直压式气液增压缸只有一段行程，全部行程均为高压力行程；且行程较短一般仅约5-20mm之高压力行程；所以此类产品一般用于短行程场合。

注：以上资料均是来自玖容，如转载请告知作者。
