气液增压缸应用在摸切机

气液增压缸在模切机中的应用使得其达到了高速"连动”工作效率更高、加工装配更简单、模切系统工作压力数字化控制、加工精度更高、高精准定位的目的。

相对于传统模切机，这种气液增压式模切机更加耐磨损、而且噪声小、占地小节能环保，大大降低了厂家的生产成本。目前，在印刷、包装等行业中已经得到了很广泛的应用。

气液增压式模切机其中的纸板传输装置与定位装置符合输纸、定位、模切、收纸等工作要求，能够达到模切中平稳可靠地工作的目的。

气波增压式模切机高精度模切控制使用了定位夹紧装置能够使压痕线，模切线在每一张纸上的位置相同，其结构示意图及原理分别如下：

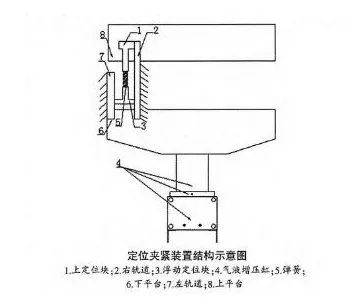

定位夹紧装置结构示意圈：1.上定位块；2.右轨速；3.浮动定位块；4.气流增压仁；5.弹势；6.下平白；7.在机道；8上平台。

1.在启动工作时，气波增压缸带动下平台上下做往复运动。
2.在弹簧的作用下，当有待加工模切材料的下平台接触到浮动定位块后就会压紧下平台上的模切材料。
3.这个时候浮动定位块、气液增压缸、弹簧及下平台将会按照预先设定好的左右轨道一起等速向上运动直到最后接触上平台，达到最后压印形成压痕的目的。
