玖容增压缸-气液增压缸电控气路连接图分享（仅供参考）

大家都知道气液增压缸产品的控制方法有很多种，如气控、电控、手控、脚控及PLC编程控制等（不清楚的可点击“气液增压缸控制方法”查看相关内容），而对其具体的控制气路连接图等说明并不是很清楚，这就导致无法正常应用。

以下为玖容厂家的一些气液增压缸电控气路连接图，纯分享，仅供参考，操作需由专业人员进行，如有不清楚的地方可向玖容免费咨询。

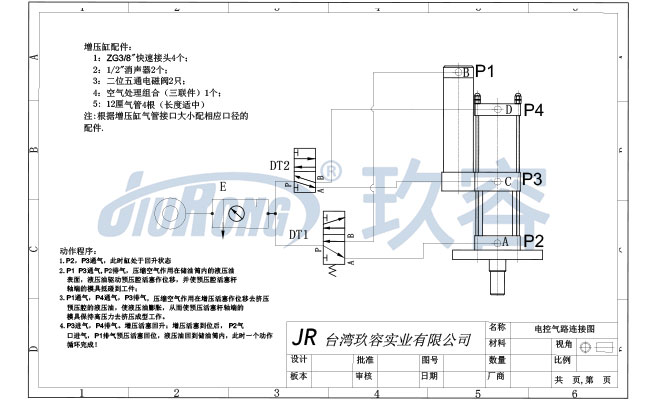

1、JRA标准型气液增压缸电控气路连接图：

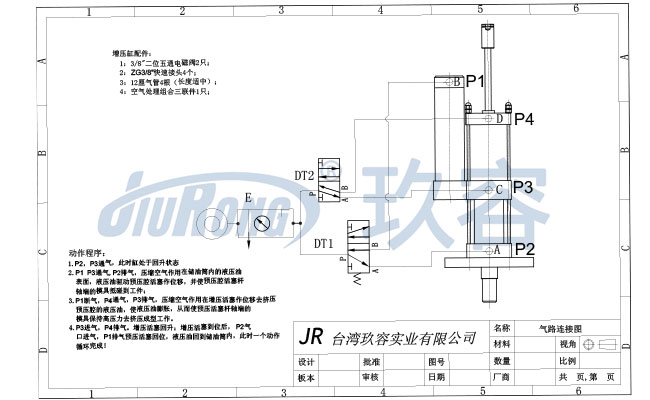

2、JRB力行程可调气液增压缸电控气路连接图：

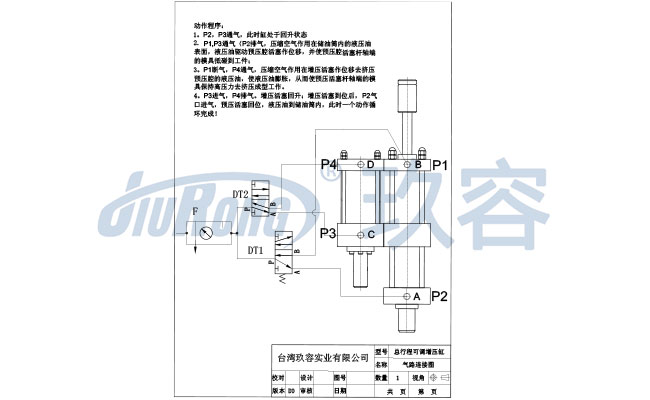

3、JRC总行程可调气液增压缸电控气路连接图：

4、JRE直压式正装款气液增压缸电控气路连接图：

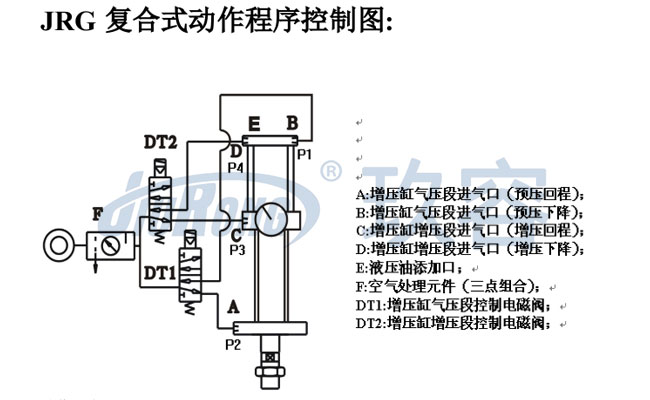

5、JRG复合式气液增压缸动作程序控制图：

6、JRT倒装型气液增压缸电控气路连接图：

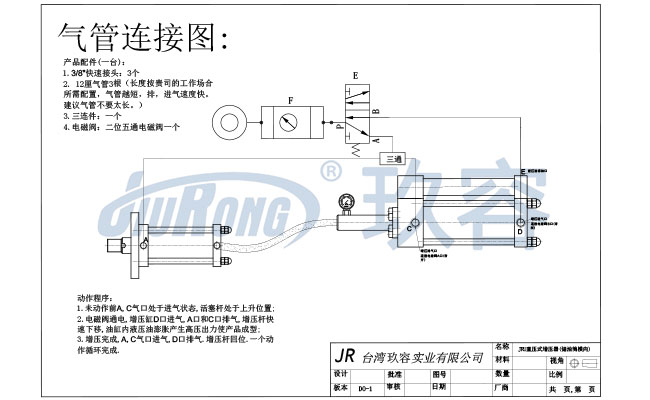

7、JRU直压式增压器(储油筒横向)电控气路连接图：

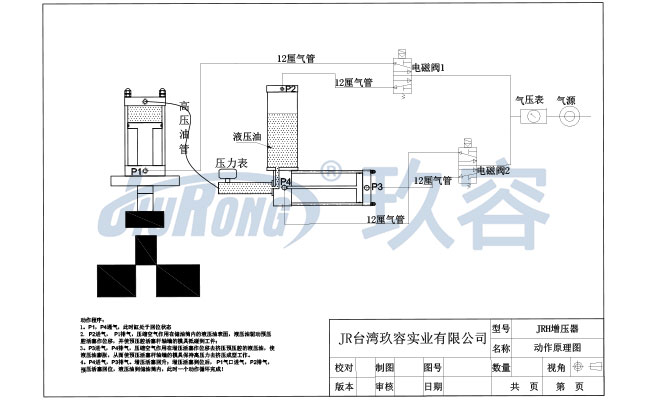

8、JRH预压式油气缸分离式气液增压器电控气路连接图：

以上就是关于气液增压缸电控气路连接图的一些说明，包括但不仅限于，如有不足欢迎补充。玖容增压缸厂家-26年台湾技术专业非标定制，拥有行业内完善的行业综合解决方案，帮助过3000多家企业进行了针对性产品定制，服务过上万家客户，品质保障。如有更多相关疑问或产品需求，可点击玖容官网右侧咨询窗口免费咨询。
