气液增压缸4个气口连接方法（图文版）

对于气液增压缸4个气口怎么用气管和电磁阀连接，正确的气液增压缸气路安装连接方法是怎么样的，蛮多客户还不是很清楚的，玖容小编在这里给你一个正确的接法介绍，希望能对广大购买了我司增压缸产品的客户有所帮助。

在讲解气液增压缸4个气口连接方法之前，首先，大家要明白这些：预压一般用三位五通电磁阀，增压用两位五通电磁阀，此组合有调模、寸动功能。这里以标准型气液增压缸安装为例，其它种类的增压缸安装可直接致电18925544859(黄金燕)免费咨询。

一、标准型气液增压缸四个气口说明：气液增压缸A预压回位气口，气液增压缸B预压下降气口，气液增压缸C增压回位气口，气液增压缸D增压下降气口。具体可看下图说明（图片看不清也没关系的，因为增压缸上面都有标注）：

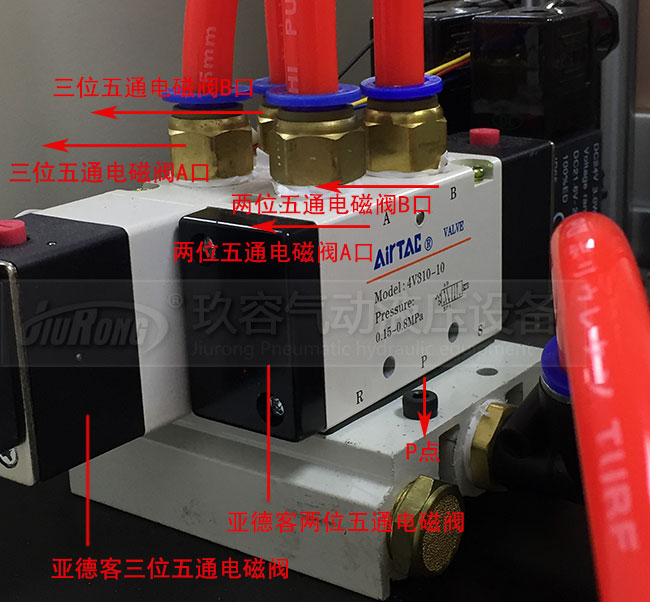

二、亚德客电磁阀说明：我司均采用亚德客电磁阀有5个孔位，上排2孔位分别为A、B口，而下排的三孔位，中间的为P点，接两联件（油水分离器）用，两侧的两孔位用于接消声器的。具体可看一下电磁阀说明图：

三、气液增压缸4个气口连接方法：气液增压缸A预压回位气口和B预压下降气口为一组，气液增压缸C增压回位气口和D增压下降气口为一组，气液增压缸A预压回位气口和B预压下降气口分别接三位五通电磁阀的A、B孔位，气液增压缸C增压回位气口和D增压下降气口分别接两位五通电磁阀的A、B孔位。具体可参考以下标准型气液增压缸4个气口连接情况图：

注：预压接预压控制的电磁阀，增压接增压控制的电磁阀，千万别接错了哦，接错是无法正常工作的。

以上就是关于玖容标准型气液增压缸4个气口连接方法的讲解内容，包括但不仅限于。玖容增压缸-26年台湾高端气液增压缸品牌，如有更多相关疑问或需求，都可点击右侧在线咨询窗口或直接拨打18925544859(黄金燕)免费咨询。
